Spezialanlagen: Containeraggregate, Synchronisieranlagen, USV und Trafoanlagen
ETM Dienstleistungen
Konzeptionierung/ Dimensionierung
Wir unterstützen Sie bei der Konzeptionierung und Dimensionierung, übernehmen auch gerne die Projektierung und unterstützen bei Bedarf auch das Genehmigungsverfahren mit den entsprechenden Behörden.
Inbetriebnahme
Nach Kundenfreigabe führen wir die Lieferung, Aufstellung, Montage und Installation durch. Bei der Inbetriebnahme und Übergabe wird das Betreiberpersonal in die Bedienung des Aggregates eingeschult.
Service und Wartung
Ob regelmäßige Wartung oder Unvorhergesehenes: Unser qualifiziertes Serviceteam ist rund um die Uhr an 365 Tagen im Jahr verfügbar. Wir bieten Ihnen Serviceverträge die auf Ihre spezifischen Anforderungen (z. B. verkürzte Reaktionszeiten) angepasst werden.
Überwachung
Auf Wunsch kann eine Fernüberwachung der installierten Maschine in Ihren Wartungsvertrag integriert werden.
Ersatzteile
Zum guten Service gehört für uns auch die hohe Verfügbarkeit von Ersatzteilen.

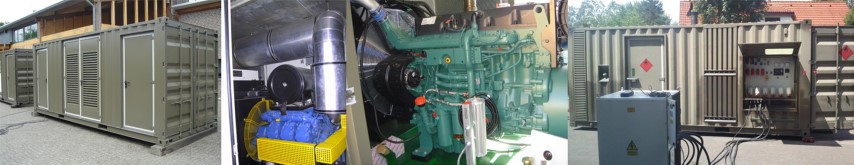

Containeraggregate
Eine Vielzahl bereits realisierter Projekte in Sachen Energielösung und Elektroinstallationen haben unseren Blick auf das Wesentliche geschärft. Der Einsatz von automatisierten Steuerungseinheiten sowie der Aufbau kompletter Schaltschränke bieten die notwendige Flexibilität für nahezu jede Anforderung. Dabei stehen eine ordentliche Umsetzung und kundenorientiertes Handeln stets im Fokus.
Aufbauend auf die weltweite Erfahrung der Firma Volvo Penta, als Lieferant von Dieselmotoren für Stromerzeuger, Marelli als Lieferant für Generatoren hat ETM in enger Zusammenarbeit mit der Firma Eldata im Schaltanlagenbau Stromaggregate in Containerbauweise für den mobilen Einsatz in nahezu allen Klimabedingungen entwickelt.
Die Standard Aggregate sind mit Volvo Penta Industriemotoren sowie mit Generatoren der Firma Marelli ausgerüstet. Die Anlagen können jedoch auch auf Wunsch mit Motoren und Generatoren anderer Hersteller bestückt werden.
Neben einer maßgeschneiderten Lösung bieten wir auch Leihaggregate bis ca. 1250 kVA in Containerbauform an.
Abmessungen
- Länge: 6,0m
- Breite: 2,5m
- Höhe: 2,6m
- Fläche: 14,9m²
Konstruktion
In der Standard Version bildet ein 20ft. seefester Stahlcontainer die Schall-Wetterschutz-Verhaubung. Die Containeraggregate können mit Gabelstapler, Kran oder mit Hakenladesystem bewegt bzw. transportiert werden. Der Heckbereich des Containers ist als Lagerraum für Kabel, Leuchten, Werkzeug etc. mit Stellagen ausgestattet.
Durch ein universell abgestimmtes Baukastensystem können je nach Anforderung Aggregate mit Leistungen von 100 bis 500 kVA sowie Kraftstofftanks von 1000 bis 2000l Inhalt eingebaut werden. Der Containerboden ist in Form einer Auffangwanne für Diesel und Motor-Flüssigkeiten ausgebildet. Der Schaltkasten wird in der Grundversion mit einer Schlüsselstarteinrichtung, 230V/400V Steckdosen und einer Absicherung über FI und Isolationsüberwachung bestückt.
Leistung
bis 2500 kVA, 230 V / 400 V, 50Hz
Vorteile eines Containeraggregates
- Für Aufstellung im Freien konzipiert
- Es sind keine baulichen Maßnahmen am Gebäude erforderlich
- Mobilität ist gewährleistet (mit Hakenladesystem)
- Das Aggregat kann jederzeit versetzt werden
- Schnelle Verfügbarkeit, da die Einheit betriebsfertig geliefert wird

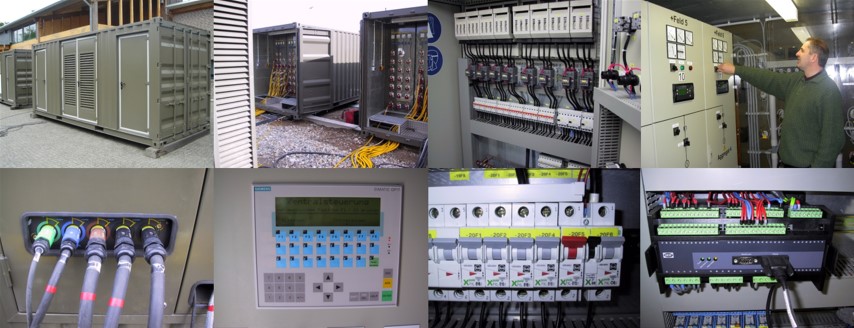

Synchronisieranlagen
Um die volle Leistung von vier Stromerzeugern parallel nutzen zu können, werden die Containeraggregate mit einer Synchronisationsanlage in Containerbauweise verbunden.
Die Aggregate Einspeisung in die Synchroanlage erfolgt mittels Einleiter Kabelverbindungen über Powerboxen. Die Synchroanlage kann in Verbindung mit einer Ortsnetz- Anbindung als Notstromanlage oder im Inselbetrieb die angeschlossenen Verbraucher versorgen.
Im Inselbetrieb werden nach dem Startvorgang alle mit der Synchroanlage verbundenen Stromerzeuger synchronisiert, entsprechend der aktuellen Belastung werden die Stromerzeuger lastabhängig weggeschaltet und abgestellt. Bei steigender Last wird jeweils ein weiterer Stromerzeuger angewählt und synchron zugeschaltet. Die Verbrauchergruppen werden über eine automatische Lastabwurfsteuerung vorrangsmäßig versorgt.
Bei einer Ortsnetzanbindung werden nach einem Netzausfall alle Aggregate gestartet, synchronisiert und versorgen die Verbraucher. (Funktion s. Inselbetrieb) Bei Netzwiederkehr werden die Aggregate zum Ortsnetz zurücksynchronisiert, das Ortsnetz übernimmt die Last und die Aggregate werden abgestellt.
Dieses flexible Stromversorgung-System ermöglicht ein großes Einsparungspotenzial an Kraftstoff, Wartungskosten, Umweltbelastung, da Leistungsbezogen immer nur die benötigen Stromerzeuger in Betrieb sind.
Abmessungen
- Länge: 6m
- Breite: 2,5m
- Höhe: 2,6m
- Fläche 14,9m²
Unser Standard sieht folgende Eigenschaften und Baugruppen vor
- Sicherheitstüre
- Synchronisation von 2 bis 4 Stromaggregate
- Klimaanlage mit Kühl- und Heizfunktion für thermische Stabilität
- Schaltschränke mit Steuerelementen und Messinstrumenten
Basierend auf diesem Standard passen wir die Lösung Ihren Bedürfnissen an.
Konstruktion
Schall- und Wärmeisolierung durch Mineralwolle von 50 – 100 mm, entsprechend den Forderungen. Bei erhöhten Anforderungen hinsichtlich der Schallimmissionen können auch spezielle Schalldruckplatten verwendet werden. Die Innenverkleidung erfolgt jeweils mit Lochblech. Alle Aggregate dieser Baureihe werden in Norm-Container bzw. Sondercontainer eingebaut (20 o. 40 Fuß). Entsprechend des Einsatzzweckes des Betreibers werden Leistung und Ausstattung angepasst. Umgebungsbedingungen und Standort spielen bei der Auslegung eine übergeordnete Rolle und sind ein wichtiger Bestandteil der Konzeptionierung/Dimensionierung.
Leistungsabgänge bis 1000 kVA frei wählbar
- CEE Steckdosen 230V sowie 400V mit 16A, 32A, 63A und 125A
- Powerlock 400A
- Powerlock 600A

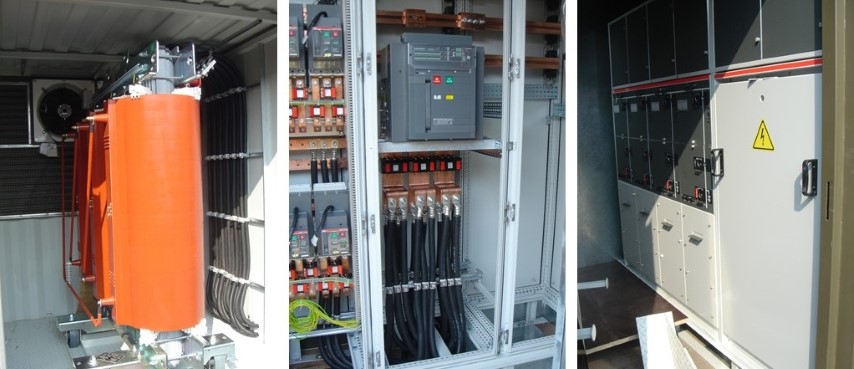

USV und Trafoanlagen
Unterbrechungsfreie Stromversorgung (USV), englisch Uninterruptible Power Supply (UPS), wird eingesetzt, um bei Störungen im Stromnetz die Versorgung kritischer elektrischer Lasten sicherzustellen. USV Anlagen werden vor allem in Rechenzentren, Krankenhäuser, Flughäfen sowie bei Umbauarbeiten in hochsensiblen Bereichen wo auch nur kurze Stromausfälle Katastrophen auslösen könnten eingesetzt.
Mobile Trafostationen in Containerbauweise finden im Mittelspannungsbereich zur Überbrückung von größeren Entfernungen vom Einspeisepunkt zu Versorgungsstellen Verwendung. Die Gesetzmäßigkeit besagt je höher die Spannung bei Übertragung von Elektroenergie ist, umso geringer werden die Leitungsverluste.
